Ультразвуковой контроль (УЗК) поковок
Ультразвуковой контроль (УЗК) поковок - это профессиональный метод в области неразрушающего контроля металлических кованых деталей, в том числе поковок, предназначенный для выявления дефектов и оценки структуры материала. Этот технически сложный процесс основан на использовании ультразвуковых волн для анализа внутренних характеристик кованых изделий. Вот некоторые ключевые аспекты УЗК поковок:
Источник ультразвуковых волн: процесс начинается с генерации ультразвуковых волн. Эти волны создаются с использованием пьезоэлектрических преобразователей или электромагнитных катушек.
Поверхностный и объемный контроль: УЗК может проводиться как на поверхности, так и внутри материала. Поверхностный контроль используется для обнаружения дефектов, таких как трещины или задиры на поверхности поковки. Объемный контроль позволяет анализировать внутренние дефекты, такие как поры или включения.

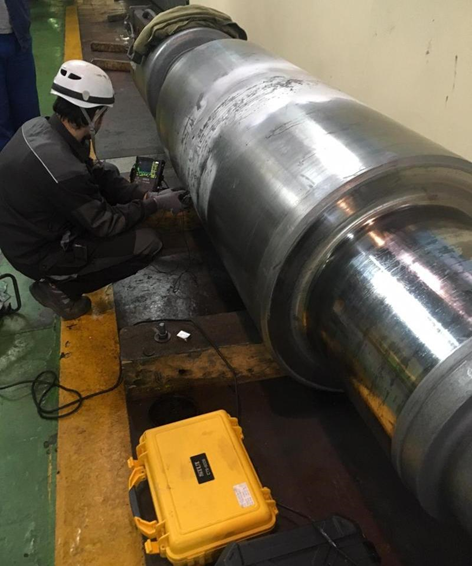

Сканирование: УЗК поковок часто включает в себя сканирование зон интереса с помощью ультразвуковой головки. Это позволяет получить детальную информацию о структуре материала и выявить даже мельчайшие аномалии.
Интерпретация данных: полученные данные обрабатываются и анализируются специалистами. Они оценивают размеры, форму и характер дефектов, чтобы принять решение о пригодности изделия.
Преимущества УЗК: этот метод обеспечивает высокую чувствительность к дефектам, что позволяет предотвращать использование дефектных деталей и повышать безопасность. Он также экономически эффективен, так как помогает избежать дорогостоящих отказов и перепроизводства.
Применение: этот метод широко используется в авиационной, металлургической и энергетической промышленности, где качество и надежность критически важны.
.png)
УЗК поковок представляет собой технологический прорыв, который повышает качество и надежность кованых изделий, снижает риски отказов и способствует повышению безопасности и эффективности в различных отраслях промышленности.
УЗК поковок по ГОСТ 24507-80
Ультразвуковой дефектоскопия поковок в соответствии с ГОСТ 24507-80 является важным методом неразрушающего контроля, применяемым для обеспечения высокого качества кованых изделий в различных отраслях промышленности. Методика и описание этого стандарта предоставляют четкие рекомендации и нормы для проведения УЗК и обеспечивают единообразие и надежность результатов.
Область применения: данный стандарт применяется для контроля кованых изделий с целью обнаружения внутренних дефектов, таких как трещины, поры, включения и другие аномалии, которые могут повлиять на качество и надежность детали.
Подготовка поверхности: он описывает необходимость подготовки поверхности перед проведением УЗК, включая удаление загрязнений и образования окислов, которые могут мешать передаче ультразвуковых волн.
Выбор оборудования: также устанавливает требования к типам ультразвуковых приборов, частотам и мощности, а также калибровочным стандартам, используемым при контроле.
Процедура контроля: стандарт подробно описывает процедуру проведения УЗК, включая методы сканирования, угол падения ультразвуковой волны и другие технические параметры.
Интерпретация данных: предоставляет рекомендации по интерпретации данных, полученных в результате УЗК, с целью определения размеров и характеристик выявленных дефектов.
Документация: документ также требует составления полной документации о результатах контроля, включая записи о параметрах процедуры, выявленных дефектах и решениях, принятых на основе этих данных.
Квалификация персонала: для обеспечения точности и надежности УЗК, ГОСТ 24507-80 предусматривает требования к квалификации и обучению персонала, выполняющего контроль.
Этот стандарт играет критическую роль в обеспечении качества и безопасности кованых изделий, гарантируя, что УЗК выполняется в соответствии с высокими техническими стандартами и нормами.
